Los perfiladores de fondos paramétrico (SBP) Innomar para aguas profundas.

Para aplicaciones en aguas poco profundas, profundas y hasta la profundidad total del océano.

Los modelos de alta potencia de Innomar cuentan con transductores más grandes, niveles de fuente aumentados y operan a frecuencias más bajas. Sin embargo, ofrecen haces de sonido estrechos y enfocados de menos de 4 grados, los cuales están estabilizados electrónicamente

El modelo Medium SBP esta disponible para dos rangos de profundidades:

Innomar “medium-100”:

Diseñado para aplicaciones en alta mar hasta una profundidad de agua de 2.000 m. El Medium-100 está disponible como un dispositivo portátil para embarcaciones pequeñas e instalaciones en vehículos no tripulados (USV), mientras que los otros modelos de alta potencia suelen montarse en el casco.

Especificaciones:

• Rango de profundidad: 2 – 2.000m
• Penetración de sedimentos: hasta 70m (dependiendo del tipo de sedimento y el ruido)
• Rango / Capa Resolución: aprox. 1 cm / hasta 5 cm
• Frecuencias primarias: aprox. 100 kHz (85-115kHz)
• Frecuencia secundaria: 3.5, 5, 6, 8, 10, 12, 15kHz, ( banda de frecuencia 2-22 kHz)
• Ancho de pulso: 0.07 – 3.5ms
• Velocidad de ping hasta: 40 pings/s
• Tipo de pulso: Ricker, CW, LFM chirp

Datasheet Medium-100

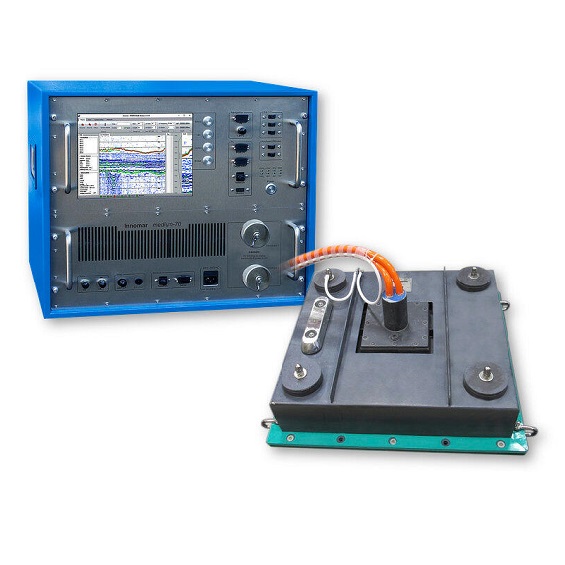

Innomar “medium-70”:

Diseñado para aplicaciones en alta mar hasta una profundidad de agua de 2.500 m. Este modelo está disponible en dos versiones. La versión básica cuenta con compensación de balanceo y balanceo, mientras que la versión “POM” ofrece compensación de pitch.

Especificaciones:

• Rango de profundidad: 2 – 2.500m
• Penetración de sedimentos: hasta 100 m (dependiendo del tipo de sedimento y el ruido)
• Rango / Capa Resolución: aprox. 1 cm / hasta 8 cm
• Frecuencias primarias: aprox. 70 kHz (60-80 kHz)
• Frecuencia secundaria: 3.5, 5, 6, 8, 10, 12 kHz, ( banda de frecuencia 1.5-15 kHz)
• Ancho de pulso: 0.1 – 5 ms
• Velocidad de ping hasta: 40 pings/s
• Tipo de pulso: Ricker, CW, LFM chirp

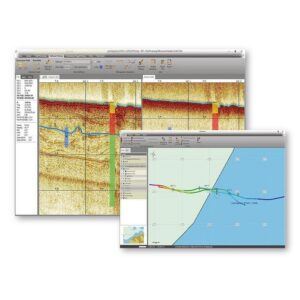

Ambos equipos adquiere datos de onda completa (24 bits) que se pueden procesar con cualquier software sísmico (formato SEG-Y). Innomar también proporciona el software de posprocesamiento ISE especializado en los datos Innomar SBP.

Datasheet Medium-70

Sub-Bottom Profiler “Innomar Medium-USV”

El modelo “Innomar Medium-USV” está diseñado para su uso en vehículos de superficie no tripulados (USV / ASV).

Su alta tasa de pulsos, tamaño compacto y capacidad para transmitir pulsos acústicos en un amplio rango de frecuencias garantizan datos de subfondo con excelente resolución y una gran penetración en los sedimentos. Además, cuenta con estabilización electrónica del haz en el eje transversal (roll) o longitudinal (pitch) para compensar los movimientos del vehículo inducidos por las olas.

El sistema se opera de forma remota a través de Ethernet, utilizando el software de adquisición y control SESWIN, compatible con Windows. El modelo “Innomar Medium-USV” adquiere datos en forma de onda completa, los cuales pueden ser procesados con cualquier software sísmico compatible con el formato SEG-Y. Además, Innomar ofrece el software especializado ISE para el postprocesamiento de datos de sus perfiladores de subfondo (SBP).

Datasheet Medium-USV
