Ellipse Series, un sensor inercial (INS) todo-en-uno que integra una IMU MEMS y un receptor GNSS RTK en una carcasa muy compacta de Ellipse Series SBG Systems.

Nueva Ellipse

La última actualización de firmware V3 marca un antes y un después en el rendimiento de los sensores Ellipse de SBG System

La nueva Ellipse representa una revolución para la línea de productos Ellipse , tanto si utiliza una versión AHRS como INS. Amplía las capacidades del hardware existente sin requerir ningún cambio físico.

Con algoritmos de navegación rediseñados y capacidades de fusión de sensores mejoradas, esta actualización firmware V3 garantiza que sus dispositivos Ellipse sean más precisos, fiables y versátiles que nunca.

Características principales de la nueva actualización V3:

• Algoritmo de navegación de última generación
• Mayor precisión en la elevación
• Mayor velocidad de salida de datos (hasta 1 kHz)
• Nuevas API de configuración (API REST)
• Nuevas funciones de navegación a estima
• Nuevos mensajes de salida
• Compatibilidad con PointPerfect
• Heave autoajustable

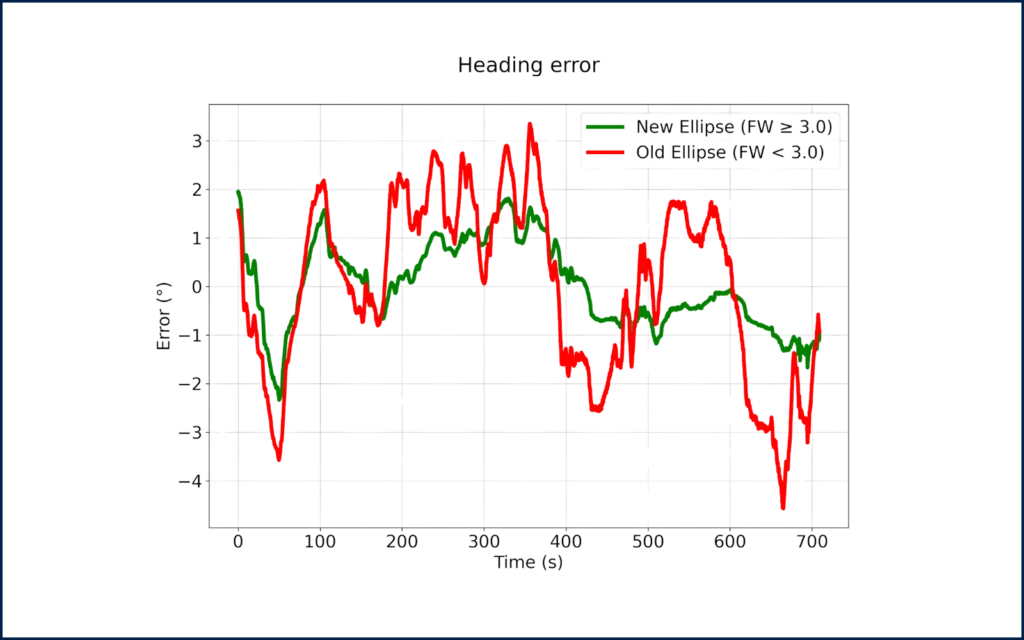

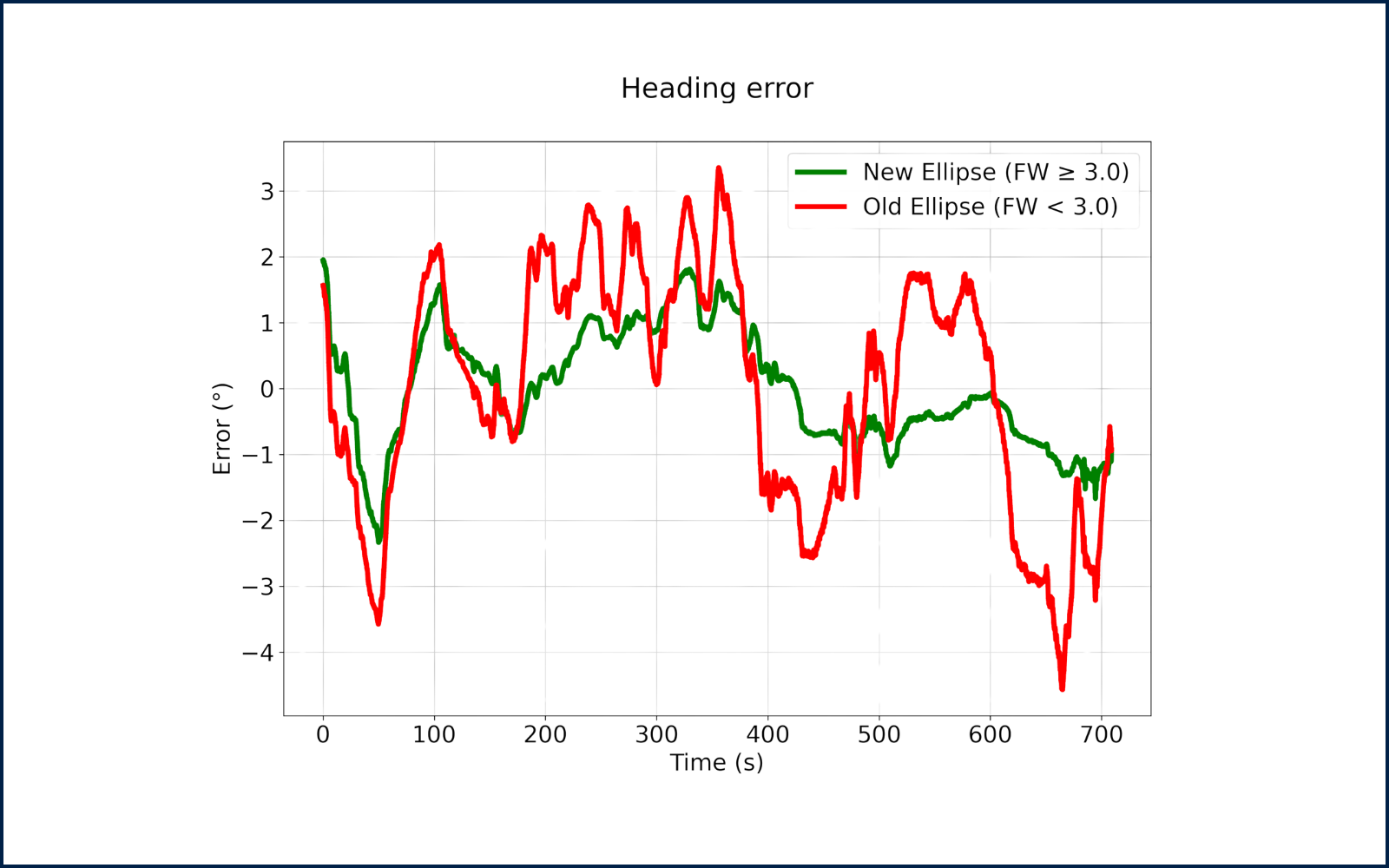

• Imune a perturbaciones magnéticas transitorias

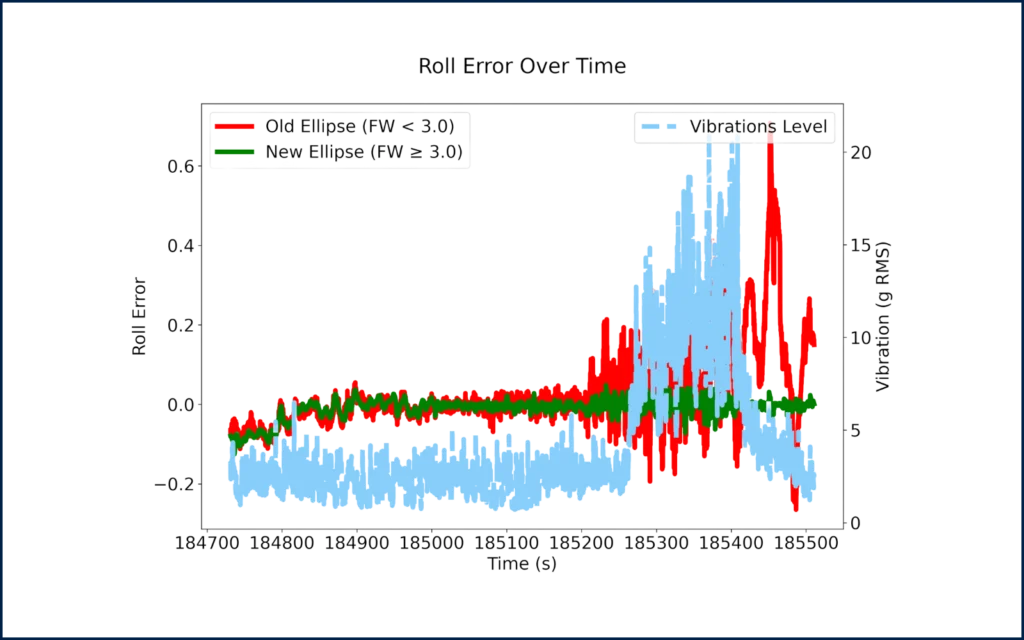

• Hasta 75 % de mayor precisión en la actitud bajo dinámica y vibraciones.
• Hasta 50 % de mayor precisión de elevación.
• Hasta 80 % de mayor precisión en heading con su Ellipse de antena única.

Ellipse Series están diseñadas para quienes exigen el máximo nivel de precisión en los espacios más reducidos, nuestras soluciones INS compactas proporcionan navegación y posicionamiento sin fisuras y en tiempo real para cualquier plataforma, ya sea en tierra, mar o aire. Proporciona Roll, Pitch, Heading, Heave, Velocidad y Posición en tiempo real y Post-Procesamiento (PPK).

Es la solución idónea para trabajos en aguas someras y tranquilas con buena recepción de satélites (open sky). Se recomienda su uso en USV, boyas oceanográficas, levantamientos con ecosonda monohaz , Sub-Bottom Profile y sonar de barrido lateral. No requiere calibración y se incluyen todas las actualizaciones de firmware durante la vida del equipo.

Ellipse Series:

• Ellipse-A: Robusto sensor AHRS para una orientación precisa. Incluye una unidad de medición inercialIMU, un magnetómetro integrado y un algoritmo de fusión de sensores de última generación.
  La IMU incorpora acelerómetros y giroscopios MEMS industriales categoría alto rendimiento.
• Ellipse-E: GNSS Externo para Navegación, un versátil sensor de navegación inercial en miniatura que se conecta a un receptor GNSS externo para proporcionar datos de navegación, así como a otros sensores como DVL u odómetro. Ideal en casos de integración específica de GNSS o cuando se requiere una amplia capacidad de interfaz. Datos de roll, pitch, orientación magnética o GNSS, heave y posición
  • Especificaciones:
    • Roll y Pitch de 0.05° (RTK)
    • Orientación Magnética o GNSS
    • La posición depende del GNSS externo
    • Heave en tiempo real de 5 cm
    • Disponible en una carcasa ligera (OEM) y con hasta 5 puertos serie RS232/422

• Ellipse-N: Sistema de Navegación Inercial RTK GNSS, con un receptor GNSS de doble banda y cuatro constelaciones integrado. Proporciona datos de roll, pitch, heading y heave, así como una posición GNSS centimétrica. El sensor Ellipse-N es ideal para entornos dinámicos y condiciones GNSS adversas, pero también puede operar en aplicaciones de menor dinámica con una orientación magnética.
  • Especificaciones:
    • Roll y Pitch de 0.05° (RTK)
    • Heading de 0.2° (Alta dinámica RTK)
    • Heave en tiempo real de 5 cm
    • Posición GNSS RTK de 1 cm, una antena
    • Datos brutos para post-procesado
    • Módulo OEM extremadamente pequeño

• Ellipse-D: Sistema de Navegación Inercial RTK con receptor GNSS de doble antena y múltiples bandas, capaz de proporcionar una orientación precisa y una precisión de posición de centímetros en las condiciones GNSS más desafiantes. Ofrece datos de actitud, orientación, heave y salidas de navegación.
  • Especificaciones:
    • Roll/pitch: 0.05 ° (RTK)
    • Rumbo 0.2 ° (Antena dual RTK GNSS)
    • Inmune a distorsiones magnéticas
    • Posición GNSS RTK de 1 cm, doble antena
    • Disponible en formato OEM
    • Post-procesado PPK con el software Qinertia
