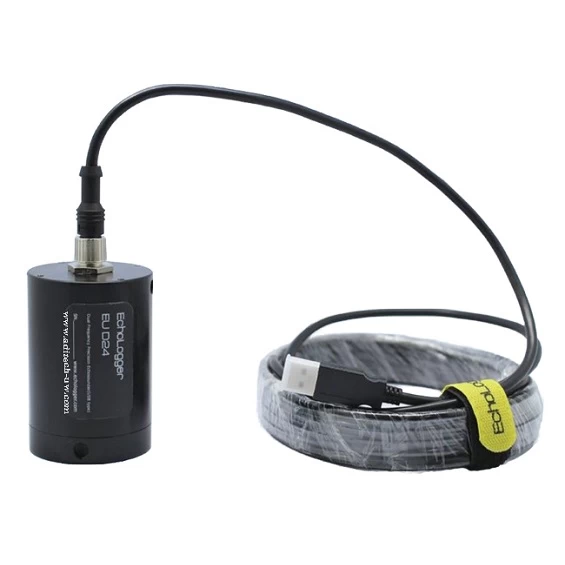

Echologger EU D24 ecosonda profesional con interfaz USB y bifrecuencia (200 kHz / 450 kHz).
Es fácil de usar en una base Plug & Play en portátiles y dispositivos con puertos USB.
Se pueden medir los datos de retrodispersión a lo largo de columnas de agua completa.
Se alimenta a través del puerto USB para que no se requiera una fuente de alimentación externa.
CARACTERÍSTICAS
- Plug and Play con un PC portátil a través del puerto USB
- Recopilación de datos de retrodispersión en tiempo real a lo largo de columnas de agua
- Compatible con Hypack.
- Software GUI fácil de usar para actualización instantánea de imágenes
- Sensor de inclinación integrado de serie.
- Baudrate hasta 3Mbaud para una frecuencia de muestreo de hasta 100 Hz
ESPECIFICACIONES
| Frecuencia acústica | 200 kHz / 450 kHz |
| Ancho del haz | 10 ° / 5 ° cónico (-3dB) |
| Ancho de pulso de transmisión | 10µseg ~ 200µseg |
| Potencia de transmisión | máx. 50 W (ajustable) |
| Control TVG | Hasta 60 dB |
| Control de ganancia | -30 dB a +30 dB |
| Atenuador de señal de entrada (-20dB) | Tiempo de activación 0 ~ 300,000 µSeg. |
| Rangos | de 0.15 m ~ 200 m (200 kHz), 0.15 m ~ 100 m (450 kHz) |
| Tasa de repetición (Ping) | 100 Hz máx. |
| Frecuencia de muestreo (modo de perfil) | Máx. 100 kHz; Modo ajustable o automático (predeterminado) |
| Resolución de la columna de agua | Appx. Muestreo de 7.5 mm a 100kHz |
| Rango de Resolución | 1.0 mm. |
| Resolución de Sensor de temperatura | 0.1 ° C |
| Sensor de inclinación integrado | de doble eje (Roll & Pitch) ± 90 °, resolución de datos de inclinación 0.1 ° |
| Sincronización | externa / interna (S / W seleccionable) – ECT D24U y ECS D24U |
| Interfaz de salida analógica | 1.25 V, 2.5 V, 5 V, 10 V máx. (S / W seleccionable), distancia o envolvente |
| Interfaz de salida digital | USB 2.0 |
| Velocidad de comunicación | 4800 ~ 921600, 3M baudios (115200 baudios por defecto) |
| Formato de salida de datos | Perfil ASCII de resolución de 10 bits / 12 bits, resolución de 12 bits de perfil binario, resolución de 8 bits de perfil binario (12 bits comprimidos a 8 bits), Altitud NMEA0183 / Altitud simple |
| Configuración y lectura de datos | El programa de control de Echologger |
| Conector | EU D24 – LTW 12-05PMMS-SH8003 y cable USB 2.0 de 5 m |
| Fuente de alimentación | Alimentada por USB, 2W max |
| Temperatura de funcionamiento | -10 ° C + 50 ° C |
| Profundidad de operación | Estándar 1m, 100m |
| Carcasa | EU D24: Acetal (1m) IP68 |
| Dimensiones (Operando hasta 100 m) | EU D24: D56 mm x L80 mm (sin conector) |
| Peso (Operando hasta 100m) | EU D24: 430g |
