El perfilador de fondos paramétrico SBP Compact  Innomar, diseñado para estudios costeros en aguas poco profundas hasta 400 metros de profundidad.

Debido a su pequeño tamaño y peso, este sistema que se puede utilizar en embarcaciones pequeñas. Controlado a través de Ethernet utilizando cualquier PC o portátil con Windows.

El modelo “compact” de Innomar adquiere datos de onda completa que se pueden procesar con cualquier software sísmico (formato SEG-Y). Innomar también proporciona el software de pos-procesamiento ISE especializado en los datos Innomar SBP.

Esta última generación se introdujo en 2024.

Características:

• Rango de profundidad: 0.5 – 400m
• Penetración de sedimentos: hasta 40m (dependiendo del tipo de sedimento y el ruido)
• Rango / Capa Resolución: aprox. 1 cm / hasta 5cm
• Frecuencias primarias: aprox. 100 kHz (85-115kHz)
• Frecuencia secundaria: 4, 5, 6, 8, 10, 12, 15kHz, seleccionable por el usuario
• Señal multifrecuencia
• Ancho de pulso: 0.07 – 1.0 ms
• Velocidad de ping hasta: 50 pings/s
• Tipo de pulso: Ricker, CW
• Adquisición de datos de forma de onda completa SLF de 16 bits (datos del subsuelo) / Formato de datos “RAW” de Innomar
• Modo multi-ping para mantener una alta frecuencia de pulso en aguas profundas
• Señales multifrecuencia
• Control remoto básico SESWIN a través de COM / UDP (p. ej. inicio/parada de línea, nombre de línea)

Opciones:

• Extensión de sonar de barrido lateral (100 kHz; intercambiable con transductor SBP)
• adaptador de corriente CC externo (12 V o 24 V)
• PC portátil preconfigurado (unidad de control)
• Soporte transductor para montaje lateral
• Bastidor transductor con amortiguadores integrados para montaje en casco

Datasheet Compact

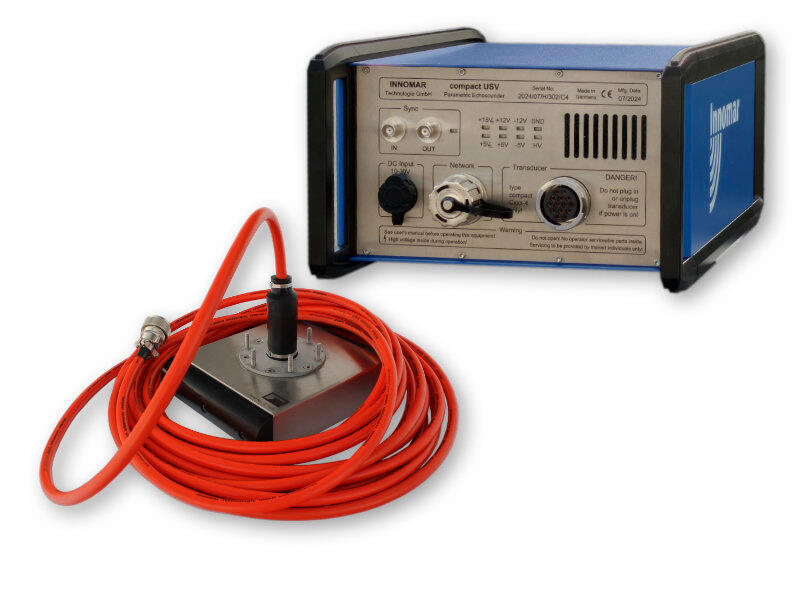

Innomar Compact-USV Sub-Bottom Profiler

El SBP “Innomar compact-usv” está diseñado para usarse en vehículos de superficie sin tripulación (USV/ASV). La alta tasa de pulsos, el tamaño reducido y la posibilidad de transmitir pulsos de sonido en un amplio rango de frecuencias garantizan datos del subsuelo con una excelente resolución y una muy buena penetración en los sedimentos. Para la operación remota se utiliza un software de adquisición de datos y control del sistema de Windows fácil de usar (SESWIN)(Ethernet).

El modelo “Innomar compact-usv” adquiere datos de forma de onda completa que se pueden procesar con cualquier software sísmico (formato SEG-Y). Innomar también proporciona el software de posprocesamiento ISE especializado en los datos SBP de Innomar.

Datasheet Compact USV
